Қабырға аралық қосқыш арқылы

ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА АРҚЫЛЫ ҚОСЫЛЫҚТЫҢ Техникалық сипаттамалары:

- Жұмыс қысымы: 0 - 0,6 МПа

- Жұмыс ортасы: таза, құрғақ, коррозияға ұшырамайтын сығылған газ

- Қабырғасының қалыңдығы: қалыңдығы 2-6 мм аралық қабырғалар мен қалыңдығы 4-12 мм ауа тарату қораптары үшін жарамды

- Қосылу ұзындығы: 180-ден 300 мм-ге дейінгі диапазондар, ауа таратушы қорап өлшеміне сәйкес реттеледі

- Ауа көзінің температурасы: -10-дан 100°C-қа дейінгі температурада жұмыс істейді (жоғары температуралы тығыздағыш сақинасы бар 220°C-қа дейін)

ҚАБЫРҒА АРҚЫЛЫ ҚАЛДЫҚ ҚОНДЫРҒЫШ Мүмкіндік

1. Қос бастиек түрлері екі үрлеу түтігін екі жағынан қосуға арналған.

2. ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА ҚОНДЫРҒЫШ монтаждауға ыңғайлы, себебі дәнекерлеу немесе бұрандалы құбырларды қосудың қажеті жоқ. Тек екі қысу фитингтері арқылы тікелей жалғаңыз.

3. Жүйедегі үрлеу түтігінің тураланбауына азырақ сезімтал.

4. 1 дюймдік, 1,5 дюймдік және 2 дюймдік порт өлшемі екі басты қалқа қосқышы мен жалғыз басты қалқа қосқыштары үшін

Орнату әдісі

ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА ҚОНДЫРҒЫШЫН орнату алдында шаң жинағыштың немесе ауа таратқыш қораптың қабырғасында тесік жасаңыз. Тесіктің диаметрі талаптарға сай болуы керек. Егер саңылау диаметрі тым кішкентай болса, ол қабырғадан өтетін құбырдағы жіптерді оңай зақымдайды, ал тым кішкентай болса, тығыздауға және орналастыруға әсер етеді.

Коннекторға әртүрлі бөлшектерді дұрыс орнатыңыз. Жетіспейтін немесе қате орнату пайдалану әсеріне әсер етеді.

Орнатпас бұрын, жіптер арасындағы қоспаларды алып тастап, газ ағып кетуі мүмкін жерлерге тығыздағыш пастаны жағыңыз. Тығыздағыш сақиналарды салу қажет құбырлар майлаумен қапталған болуы керек. Жаңғақтарды қатайту кезінде жіптерге зақым келтірмеу үшін сақ болыңыз.

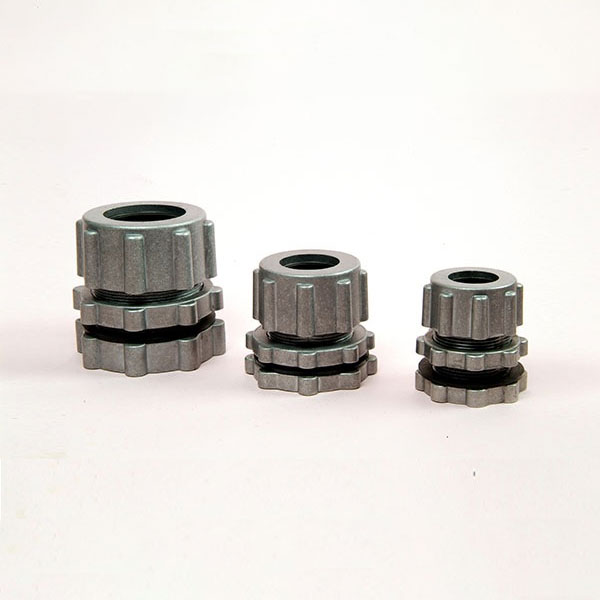

FAP-A-1-1 ҚАБЫРҒА АРҚЫЛЫ БІР БАСҚА ҚҰРЫЛҒАН ҚОСЫЛҒЫШ

FAP-A-1-2 ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА АРҚЫЛЫ ҚҰРЫҚТЫҚ қосқыш

FAP-A-1-3 ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА АРҚЫЛЫ түтігі бар қос басы

FAP-A-1-4 екі жақты сырғымалы ҚАБЫРҒА АРҚЫЛЫ ҚАБЫРҒА ҚҰРАМАЛЫҚ ҚОНДЫРҒЫШ
