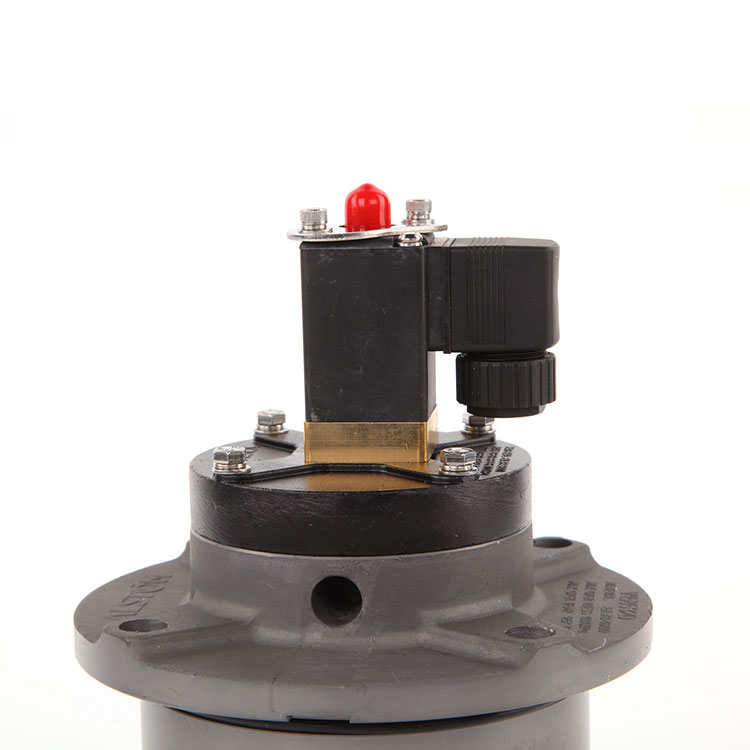

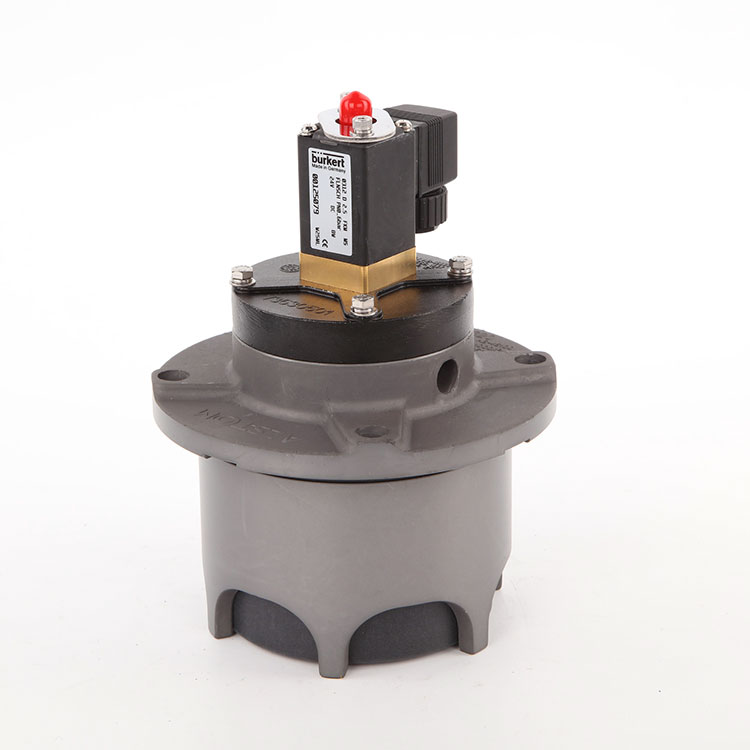

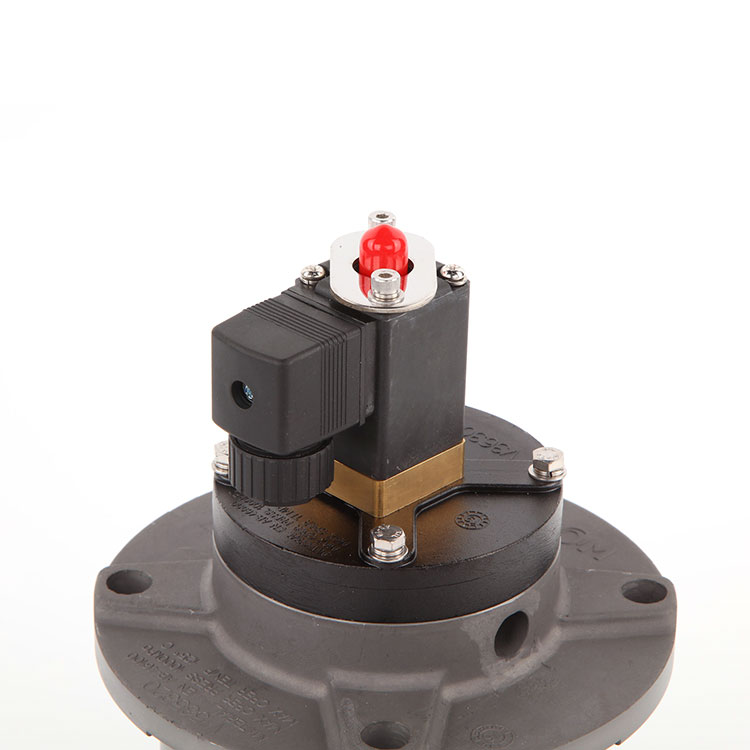

Плунгер Импульстік соленоидты ауа клапаны

Плунгер Импульстік соленоидты ауа клапаны - бұл газ ағынын, Qingdao Star машинасының көтерме бұйымдарын қоймада басқару үшін пайдаланылатын құрылғы. Оның құрылымы мен жұмыс принципі өндіруші мен модельге байланысты өзгеруі мүмкін

Сұрау жіберу

Өнім Сипаттамасы

Плунгер Импульстік соленоидты ауа клапандары Стармачинечина 135 - пунгагрлықтың бір түрі - бұл импульсті соленоидты ауа клапанын және үлкен айырмашылыққа ие.

Негізгі ерекшеліктері:

Кілт функциясы	Түсіндірме
Улгі	V1614718-03011
Мөлшер	4 дюйм
Номиналды диаметр	DN100
Жай-күй	100% жаңа
Сорт	SMCC
Сапа	Жақсы
Ерекше өзгешеліктері	Тұрақты, жоғары өнімділік
Артықшылықтары	Орнату оңай
Төзімділік	Ұзақ өмір, миллион есе цикл
Қолдану	Өнеркәсіптік сөмке сүзгісі үшін
Жұмыс орны	Құрғақ сығылған ауаны тазалаңыз
Инъекция уақыты (импульстің ені)	60-100м
Импульстің аралық уақыты	≥60s
Сүзгі аймағы	120㎡
Сүзгі сөмкесі үшін	27 дана
Жұмыс қысымы	0.2-0.6pa
Қорғау бағасы	IP65
Оқшаулау бағасы	H
КВ / CV мәні	518.85 / 605,5
Кепілдік	24 ай

Негізгі бөлімшелерге кіріспе:

Дене: оны клапан үйі немесе клапан корпусы деп те атайды және бұл бүкіл плунзердің және бұл бүкіл плунгердің иппульстік соленоидты ауаның клапанының негізгі бөлігі, әдетте, алюминий немесе құйылған болат, мысалы, алюминий немесе құйылған болат, мысалы, плунгер, резеңке дискілер мен о-сақиналар.

Plunger: Бұл қозғалысты бөлік, ол төңкеріліп, төмен жылжуға болады, әдетте, әйнек матасы немесе керамика сияқты берік материалдардан жасалған және оның пункативті соленоидты ауа клапанының рөлі газ ағынын бақылау болып табылады.

Импульстік соленоид: Бұл соленоидты қуатталған кезде плунжерді жылжытатын магниттік күш құру үшін қолданылатын компонент.

Көктем: Бұл көбінесе плунгерді бастапқы қалпына келтіруге көмектесетін компонент.

Плунгердің импульстік соленоидты ауа клапанының негізгі бөліктері:

Plunger Pulse Solenoid Air Valve

Плунгердің негізгі бөліктерінің материалы Импульстік соленоидты ауа клапанының материалы:

Бөлу	Материал
Клапан үйі	алюминий қорытпасы ABC-12
Өкспір	Арматураланған нейлон 66
Мембрана	Сәлем резеңкеде
Резеңке диск	Арнайы резеңке
О-сақина	фтор резеңке
Ұшқыш қақпағы	алюминий қорытпасы ABC-12

Dimesion Escstance және құрастыру:

Plunger Pulse Solenoid Air Valve

Ұқсас плунгердің импульстік соленоидты ауа клапанының басқа да өнімдері:

Plunger Pulse Solenoid Air Valve

Өнім атауы	Мақала нөмірі	Pos. Жоқ.
Стармачинехина 135 (24В)	V1614718-0100	①
Стармахинхина 135 (100v, 50 Гц)	V1614718-03011	①
Стармахинхина 135 (120в, 60 Гц)	V1614718-0400	①
Стармачинехина 135 (120в 60 Гц-ланс ланд	V1614718-0700	①
Стармачинехина 135 (Соленоидсыз, револяциядан 90 °)	V1614718-0800	一
Мембрана	V4549902-0100	②
O-Ring (Fluor Cubce 64.5 X 3.1)	8003-5573	③
O-сақина (Nitril 70sh 64,5 x 3.1)	2136-1422	③
O-сақина (143 x 3.1)	2136-1441	④
Ұшқыш қақпағы	V3630501-0100	⑤
Табақша	V3630524-0100	⑥
Өкспір	V3629022-0100	⑦
Дөңгелек жуу (SS3576-5-200HV Fe / ZN25)	4903-2146	一
Резеңке диск	V3640660-0100	⑧
Соленоидты клапан (24 v DC)	V3611471-0100	⑨
Соленоидты клапан (100 В, 60 Гц)	V3611471-0201	⑨
Соленоидты клапан (110 В, 50 Гц)	V3611471-0300	⑨
Соленоидты клапан (110 В, 60 Гц)	V3611471-0200	⑨
Соленоидты клапан (120 В, 60 Гц)	V3611471-0400	⑨
Соленоидты клапан (120V, 60 HZ-UL сертификатталған)	V3640645-0200	⑨
Соленоидты клапан (230в, 50 Гц)	V3611471-0500	⑨
Соленоидты клапан (110 В, 60 Гц)	V3611471-0200	⑨
Соленоидты клапан (120 В, 60 Гц)	V3611471-0400	⑨
Соленоидты клапан (120V, 60 HZ-UL сертификатталған)	V3640645-0200	⑨
Соленоидты клапан (230в, 50 Гц)	V3611471-0500	⑨

Плунгердің импульстік соленоидты ауаны пайдалану принципі

Плунгердің иппульстік соленоидты ауаның жұмыс істеуі келесідей: соленоидты клапан жабылған кезде, серіппелі көктем плунжерді газ шығатын газ шығатын газ шығатын ауамен итермелейді. Соленоидты клапан қуатталған кезде, ол көктемгі күшке ие болып, плунгерді жоғары қарай итереді, осылайша плунгердің импульстік соленоидты ауа клапанын ашады және газдың ағып кетуіне мүмкіндік береді. Соленоидты клапан қуатталған кезде, серіппелі көктем плунжерді қайтадан түбіне итереді, ал плунгердің импульстік соленоидты ауа клапаны жабық.

Плунгердің импульстік соленоидты ауа клапанының пакеті:

Plunger Pulse Solenoid Air Valve

Стармахинчина Плунгер Импульстік соленоидты ауа клапаны 135 саны	Картон орау мөлшері
1 дана	185мм * 195 мм * 297 мм
2 рет	380 мм * 195 мм * 297 мм
4. дп	380мм * 380 мм * 297 мм
6 дп	580 мм * 380 мм * 297 мм

Плунгердің импульстік соленоидты ауаға қосымшасы:

Плунгердің импульстік соленоидты ауа клапанының кең қолданылуы негізінен оның керемет өнімділігі мен ерекше құрылымына байланысты.

Біріншіден, плунгердің импульстік соленоидты ауа клапаны герметикалық өнімділікке ие және ол жабылған кезде нөлден ағып кетуге қол жеткізе алады. Себебі, плунгер импульстік соленоидты ауа клапаны динамикалық тығыздау және статикалық пломбалау принципін қолданады. Динамикалық тығыздауды плунжердегі герметикалық сақина қол жеткізеді, ол плунгер мен клапан үйі арасындағы алшақтықты мазақ еткен кезде қол жеткізеді. Статикалық тығыздау клапан корпусындағы статикалық герметикалық сақина арқылы қол жеткізіледі, ол клапан корпусы мен құбырының арасындағы алшақтықты сақтайды, ол плунгерс статикалық күйде болған кезде.

Екіншіден, плунгердің импульстік соленоидты ауа клапаны жақсы жауаптылыққа ие. Соленоид қатты қуанған кезде, плунжер тартылып, қарама-қарсы бағытта өтеді, бұл клапанды ашуға көмектеседі. Соленоид демагнеттелген кезде, плунжер клапанды жабатын көктемгі күштің әсерінен бастапқы орнына оралады. Сондықтан, плунгер импульстік соленоидты ауа клапаны басқару сигналына тез жауап бере алады.

Соңында, плунгердің импульстік соленоидты ауа клапаны әртүрлі орталарға жақсы бейімделуі бар. Оны әр түрлі салаларда және әртүрлі ортада қолдануға болады, оның бірегей құрылымы мен материалдық таңдауы бойынша әртүрлі орталарда қолданылуы мүмкін. Сонымен қатар, оның шуы мен шағын мөлшері аз, сондықтан оны орнату және пайдалану оңай.

Тұтастай алғанда, керемет өнімділікпен және ерекше құрылымымен плунгердің импульстік соленоидты ауа клапаны түрлі салаларда кеңінен қолданылады: электр станциясы, шыны зауыт, алюминий зауыты, алюминий зауыты, цемент зауыты, ұнтақты жабын және вагондар шығаратын зауыт.
